チャクチャクと進んでいますSTのPCV。

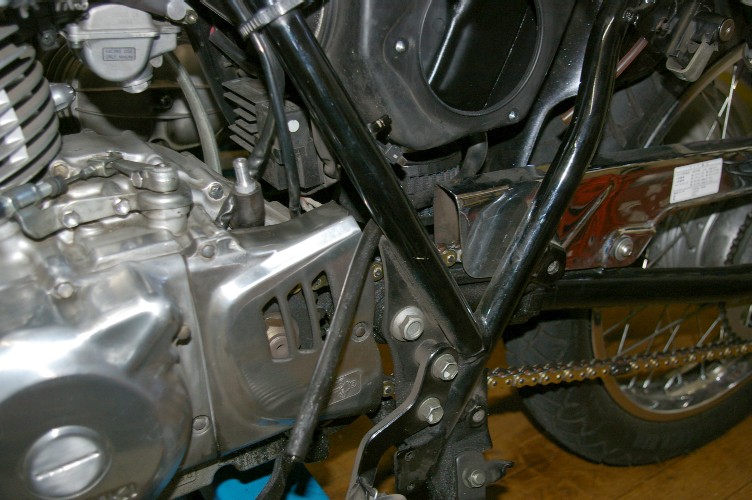

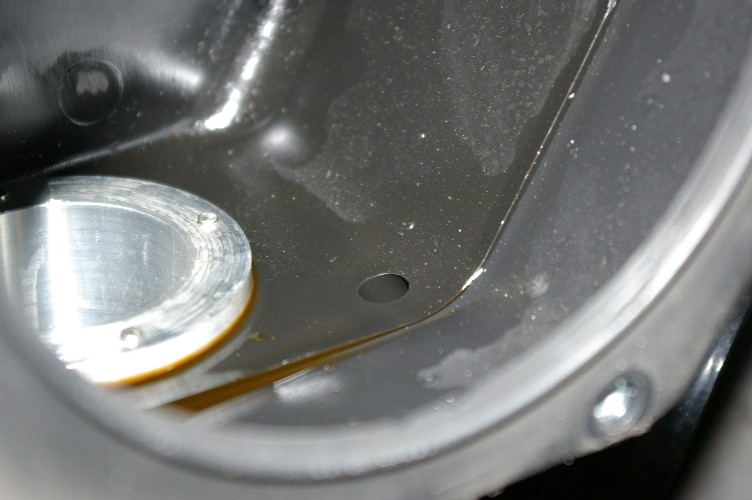

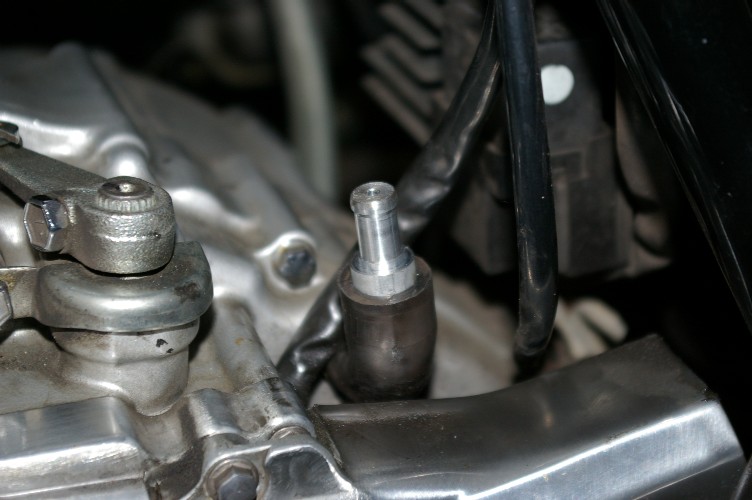

前にも書きましたが、吐き出すだけで吸入口が無い。結果クランクケースには新気が入って来ない。 其れを何とかしたいのです。 まあ、ハタカブで成功していますので気は楽です。 吐き出し口は昨日のアップでお判りでしょうが、オイルフィラーキャップから出します。 都合の良い事に、STのフィーラーの位置。クラッチ回転で撒き散らすオイルの直撃を受けにくい位置。 ハタカブの場合はフライホイール回転で撒き散らすオイルの直撃を受ける位置でした。 此処から直接、エアクリボックスの従来のブリザーパイプの繋がっていた位置にホースを繋ぎます。 基本的には今迄と変わり有りません。 で、一番の問題。エアクリボックスからクランクケースに若干戻す配管。 純正のブリザーホース。今迄は此処にPCVバルブを付けていました。 今回は此処をリターンに使います。 リターンの量が多過ぎますと、クランクケースは負圧に成りません。 其処で、此処にオリフィスを仕込みます。長さ３０mm、穴径２.５mm。勿論此れが最適かどうかは判りません。 最適穴径は探すようですね。 で、実は此処に電磁弁を付ける計画も有ります（詳しくは秘密、笑）。 エアクリボックスの内部です。後ろ側の穴。本当に都合の良い所に開いています。 この穴の下にはホースが繋がっているのです。 手前に垂れ下がっているのがそのホース。反対の端はクリーナーボックスの穴ですから、このホースを先程のオリフィスへ繋げばリターン回路は完成。 もうすぐですね。
