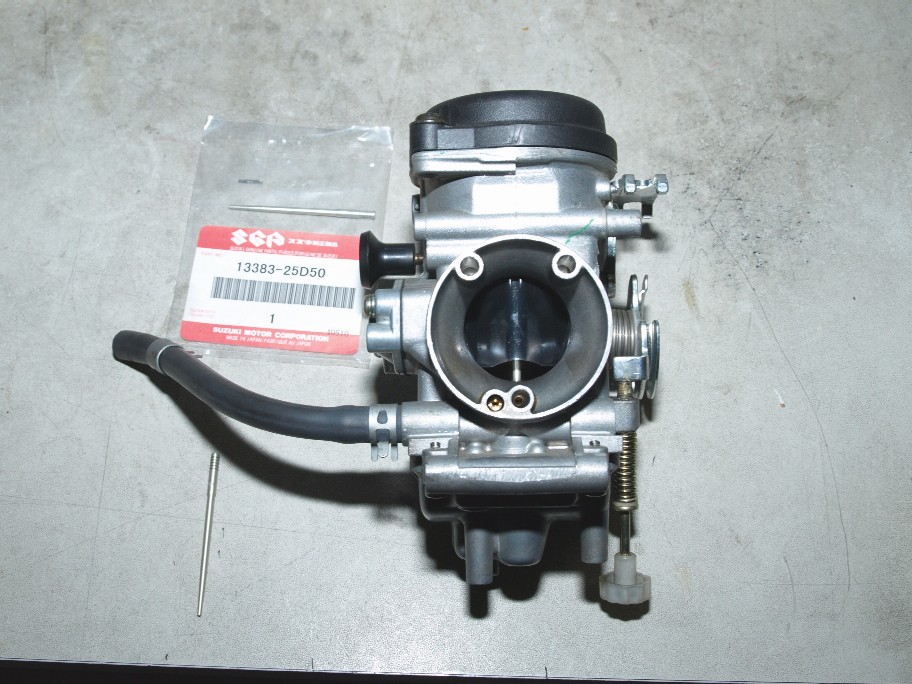

遂にキャブレターを車体から外しました。スロットルワイヤーを外したのは初めて。今迄の作業はスロットルケーブルを外さなくても出来たのです。
整備性の良い単コロならではですネ。

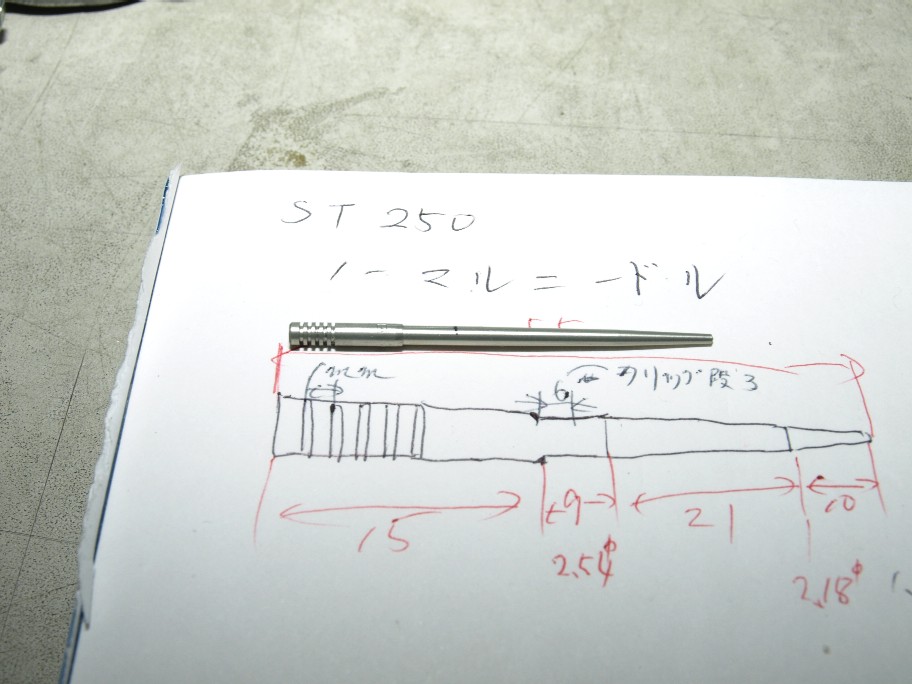

標準でのニードルの位置が判らなければ、どこを削るかも判りません。
マーキングして有る所は、スライドピストンが一番下がった位置で、ニードルが顔を覗かせている位置です。
ヤハリ、ストレート部分はホンの数ミリしかジェットの中には入っていません。ストレート部が効くのは、スロットル（バタフライ）は開いて、ピストンが上昇していない範囲です。

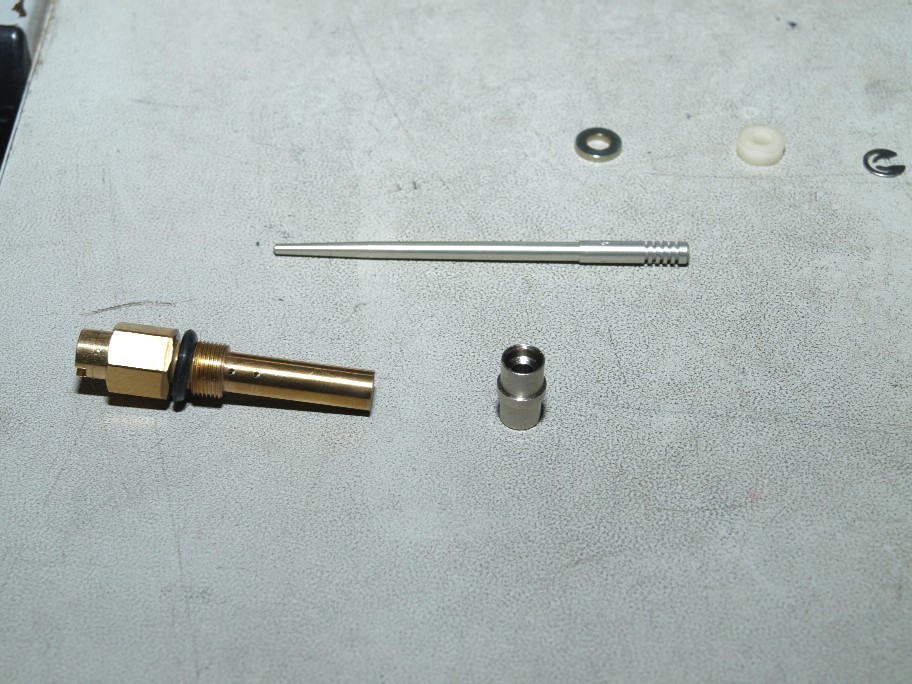

内部パーツもチェックです。特に今回知りたかったのはNJの形状とJNとのクリアランス。此れも削る範囲と量を決めるには重要です。
見てよかった。NJの上側は穴が広がっていて、ストレート部と干渉する範囲は更に短くなっているのが判りました。
更にストレート部とジェットの穴のクリアランスは百分台。つまり百分の数ミリ（手の感触では3/100～5/100の範囲）です。
此れならストレート部は1/100も削れば十分かな？

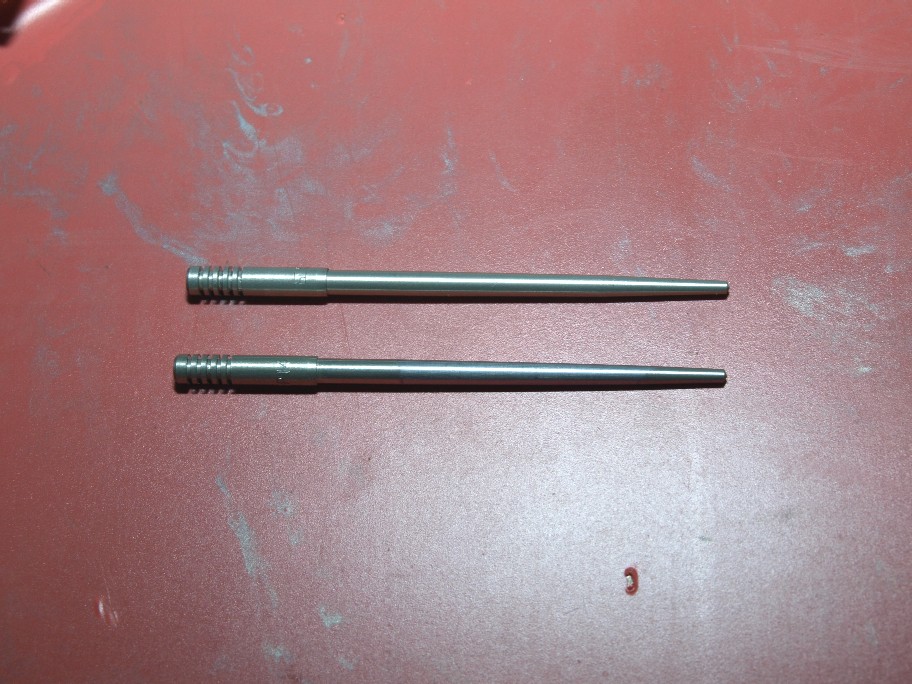

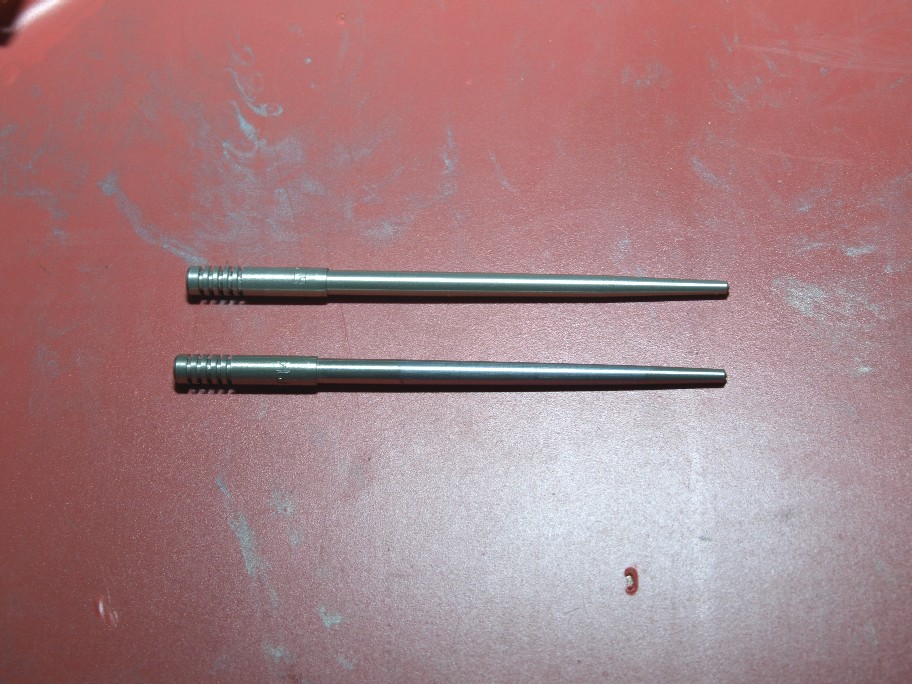

削り終えたニードルとノーマルニードル。どちらが削った方か判りますよね。テーパー部を主に削っています。
削り方はボール盤に咥えて高回転（２０００rpm）で廻し、サンドペーパーで削りました。細いので力を加え過ぎるとアウト。アルミですので簡単に曲がります（曲げてはいませんが、笑）。
アルマイト処理がして有りましたので、削った侭では、すぐに磨り減るかもしれませんね。形状が決まったらアルマイト処理に出した方が良いと思います。僕の場合は結論が出れば良いので、其の侭使います。
使ったサンドペーパーは#４００で粗削り、#８００で中間仕上げ、最後は#１２００で削りました。面が荒れていると、スムーズなガスの流れを阻害しますので注意です。



此れが負圧キャブのセッティングを難しくしている要因の一つ。

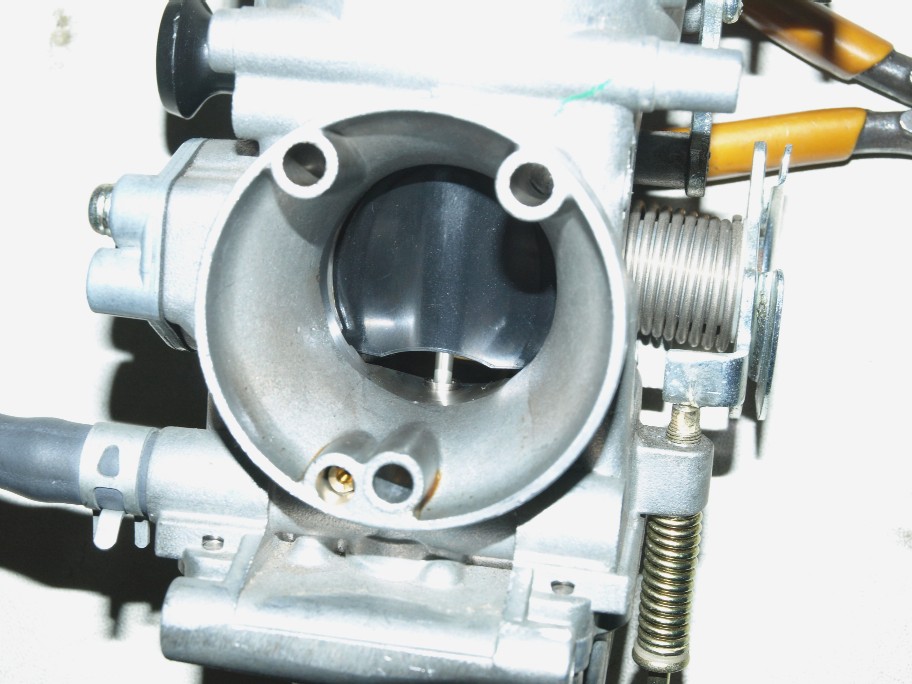

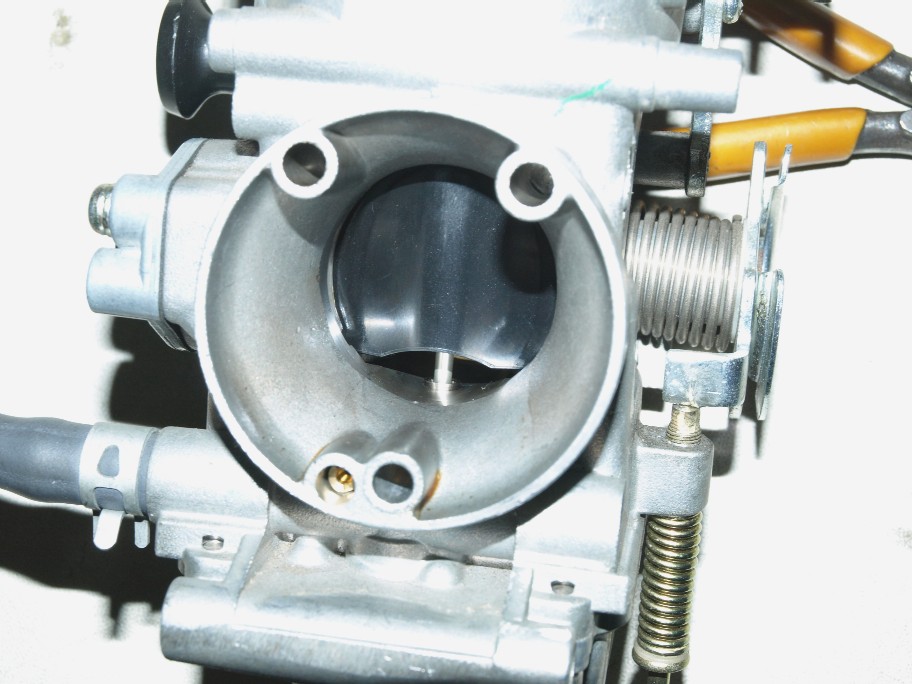

スロットルは全閉。バタフライバルブとボディの隙間は光にかざしてやっと判る程度。
なのに、スライドピストンはこんなに開いています。バタフライバルブがある程度開かないと、スライドピストンは上昇を始めません。
其処の所（スロットル開け始めから1/4辺りまで）は、JNのストレート部分とNJの隙間でガスを計量しているのです。
バイク乗りなら判ると思いますが、この辺は普通に走っていて一番使う所。
ドンツキや息つき、トルクの薄さなどが有ると、とても走り辛くなる所です。
STは其処のトルクが薄い。で、もっと厚くしたい。

今日は此処迄で時間切れ。
キャブの取り付けと試乗は明日の心だー（小沢昭一風で）。
